Como Estender o Tempo Aberto do Adesivo para Azulejos: 3 Estratégias de Formulação com HPMC

Tabela de conteúdo [Ocultar]

O tempo aberto do adesivo para azulejos é um dos fatores de desempenho mais importantes nos sistemas modernos de colocação. Para fabricantes, empreiteiros e distribuidores, a chave para um melhor tempo aberto é selecionar o HPMC certo para o adesivo e equilibrar a retenção de água, viscosidade e trabalhabilidade na formulação.

Neste guia, a Celix HPMC explica três estratégias práticas de formulação para prolongar o tempo aberto, mantendo uma forte adesão, aplicação suave e desempenho estável em diferentes condições de instalação de azulejos.

O que significa o tempo aberto e por que é importante

O tempo aberto refere-se ao período após a aplicação do adesivo durante o qual os azulejos ainda podem ser adequadamente fixados, sem perda de desempenho de adesão.

De acordo com a Norma Europeia EN 1346, os adesivos para azulejos de alta qualidade devem manter uma resistência de adesão suficiente após ≥20–30 minutos de exposição ao tempo aberto em condições padrão (23°C, 50% HR).

Contudo, em ambientes reais de construção:

Temperatura elevada (30–40°C)
Baixa humidade (<40%)
Exposição ao vento

podem reduzir o tempo aberto em 30%–60%, provocando secagem prematura da superfície e adesão fraca.

É aí queHPMC para adesivo para azulejostorna-se essencial.

Por que o HPMC controla o tempo aberto do adesivo para azulejos

Hidroxipropil metilcelulose HPMCmelhora o tempo aberto principalmente através de:

Melhoria da retenção de água (reduz a evaporação rápida)
Efeito formador de filme na superfície do adesivo
Hidratação controlada das partículas de cimento
Melhorada estabilidade da viscosidade

Um HPMC típico de alta qualidade pode aumentar a retenção de água em >95%, atrasando significativamente a secagem superficial e prolongando o tempo de trabalho.

3 estratégias de formulação com HPMC para prolongar o tempo aberto

Estratégia 1: Selecionar o grau de viscosidade ideal

A viscosidade é a alavanca principal para equilibrar retenção de água e trabalhabilidade.

Viscosidade média (40.000–100.000 mPa·s): Ideal para a maioria dos adesivos padrão. Oferece excelente prolongamento do tempo aberto com boa fluidez.
Viscosidade mais alta (100.000–200.000 mPa·s+): Maximiza a retenção de água e o tempo aberto para climas quentes, azulejos grandes ou aplicações em camada espessa, embora possa necessitar de coadjuvantes para uma espalhabilidade ideal.
Graus de viscosidade mais baixa: Adequados para misturas de presa rápida ou muito fluidas, mas proporcionam um tempo aberto mais curto.

Os graus Celix PM-65U e PM-75U (cerca de 65.000–75.000 mPa·s) são escolhas populares para um desempenho versátil emHPMC para construção.

Estratégia 2: Otimizar a dosagem e combinar com aditivos sinérgicos

Aumentar a dosagem de HPMC melhora a retenção de água, mas pode aumentar demasiado a viscosidade se não for equilibrado.

Pontos de partida recomendados:

Adesivo padrão C1: 0,2–0,3% de HPMC.
Adesivo de alto desempenho C2: 0,3–0,5% de HPMC + RDP.

Combinar com polímero redispersível em pó (VAE RDP) para flexibilidade e adesão. A Celix também oferece graus de HPMC modificados (ex.: série PM-Pro) que incorporam tratamento de superfície para uma dispersão mais rápida e hidratação controlada.

Estratégia 3: Usar HPMC com tratamento de superfície ou modificado para desempenho avançado

O HPMC modificado à superfície atrasa ligeiramente a hidratação inicial para uma melhor mistura, ao mesmo tempo que proporciona uma retenção de água a longo prazo superior. Isto é especialmente útil na produção automatizada ou em condições de obra desafiantes.

Os graus modificados da Celix ajudam a alcançar:

Maior tempo aberto sem espessamento excessivo.
Melhoria das propriedades anti-escorrimento.
Desempenho consistente em variações de temperatura.

Comparação de desempenho: Com vs sem HPMC

Parâmetro de desempenho	Sem HPMC	Com CELIX HPMC (0,2–0,4%)	Melhoria	Explicação técnica
Tempo aberto	10–20 min	30–45+ min	+15–30 min	Atraso na evaporação da água e controlo da hidratação
Retenção de água	70–85%	95–99%	+20–25 pontos percentuais	Melhoria da retenção de humidade durante a hidratação do cimento
Resistência à tração na adesão	0,5–0,8 MPa	1,0–1,5 MPa*	Melhoria indireta	Melhor molhagem da interface e hidratação total (*dependente do sistema)
Resistência ao escorrimento	Fraca–Moderada	Excelente	Melhoria significativa	Aumento da tensão de escoamento e tixotropia
Trabalhabilidade	Fair	Excelente	Melhoria significativa	Melhoria da reologia e deslizamento da talocha

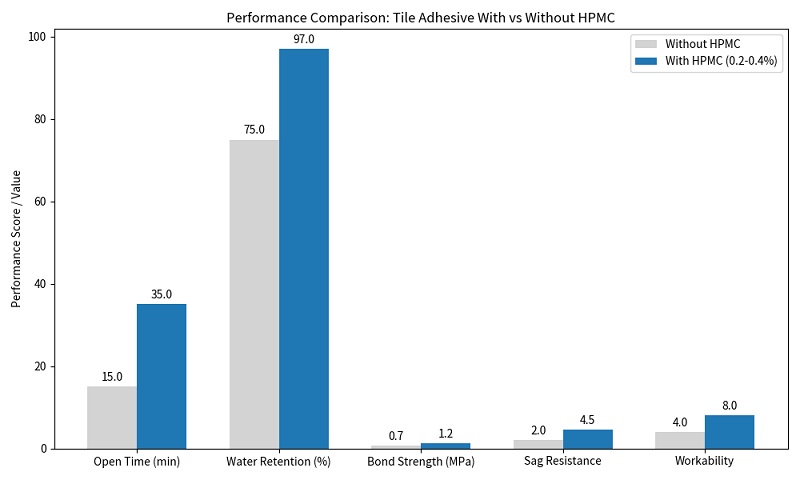

with vs without HPMC.jpg

Notas do gráfico:

Os valores são normalizados/representativos para uma fácil comparação visual.
Tempo aberto em minutos; Retenção de água em %; Resistência de adesão em MPa; Resistência ao escorrimento e trabalhabilidade numa escala qualitativa de 1–10.
Os resultados reais variam consoante a formulação, tipo de cimento, areia, temperatura e grau específico de HPMC (ex.: graus de viscosidade média Celix).

Dicas práticas de formulação dos especialistas da Celix

Teste no seu clima específico e com as suas fontes de cimento/areia.
Para tempo quente (>30°C), dê prioridade a HPMC de viscosidade mais alta ou modificado.
Monitorize o pH (idealmente 6–8) e assegure uma sequência de mistura adequada para uma dispersão total.
Combine com retardadores se for necessário um tempo aberto ultra-longo.

Vantagem da marca CELIX

Como fabricante profissional de, a CELIX foca-se em:éter de celulose

Qualidade estável de lote para lote de HPMC
Graus de viscosidade personalizados para sistemas de adesivo para azulejos
Fornecimento global para indústrias de química para construção
Apoio técnico de formulação para clientes OEM

Perguntas frequentes: Prolongamento do tempo aberto do adesivo para azulejos com HPMC

1. Qual é o tempo aberto típico do adesivo para azulejos padrão e quanto pode o HPMC prolongá-lo?

O tempo aberto padrão é de 20–30 minutos. Um HPMC de qualidade para adesivo para azulejos pode prolongá-lo para 30–60 minutos ou mais, dependendo do grau e da dosagem.

2. Como funciona a hidroxipropil metilcelulose HPMC para prolongar o tempo aberto?

O HPMC forma uma película retentora de humidade que retarda a evaporação, mantendo o adesivo trabalhável durante mais tempo e permitindo uma hidratação completa do cimento.

3. Qual é a dosagem recomendada de HPMC no adesivo para azulejos?

Geralmente 0,2%–0,5% do peso da mistura seca. Dose mais elevada para aplicações exigentes.

4. Um HPMC de viscosidade mais alta é sempre melhor para o tempo aberto?

Uma viscosidade mais alta proporciona geralmente uma melhor retenção de água e um tempo aberto mais longo, mas as viscosidades médias oferecem frequentemente o melhor equilíbrio global entre trabalhabilidade e desempenho.

5. Posso usar o HPMC da Celix tanto para adesivos para azulejos C1 como C2?

Sim. A Celix oferece graus de HPMC padrão e modificados, otimizados para os requisitos de desempenho C1 (básico) e C2 (melhorado).

6. Onde posso obter amostras ou formulações personalizadas de HPMC para o meu adesivo para azulejos?

Contacte a Celix, um fabricante de éter de celulose de confiança, para amostras gratuitas e apoio técnico adaptado às suas necessidades.

Conclusão

Prolongar o tempo aberto do adesivo para azulejos não exige comprometer outras propriedades quando se utilizam as estratégias certas de HPMC. Ao selecionar os graus de viscosidade adequados, otimizar a dosagem e escolher produtos de alta qualidade ou modificados, os formuladores podem fornecer adesivos que funcionam de forma fiável em obra – mesmo em condições desafiantes.

Na Celix, somos especializados em HPMC de qualidade superior para adesivo para azulejos e outras aplicações de construção. Os nossos produtos ajudam os fabricantes a criar argamassas superiores em que os instaladores confiam.

Referências

PREV : MHEC vs. HPMC na Construção: Como Escolher o Éter de Celulose Certo para Melhor Desempenho

PRÓXIMO : O que o HPMC faz no adesivo para azulejos? 5 funções principais explicadas
